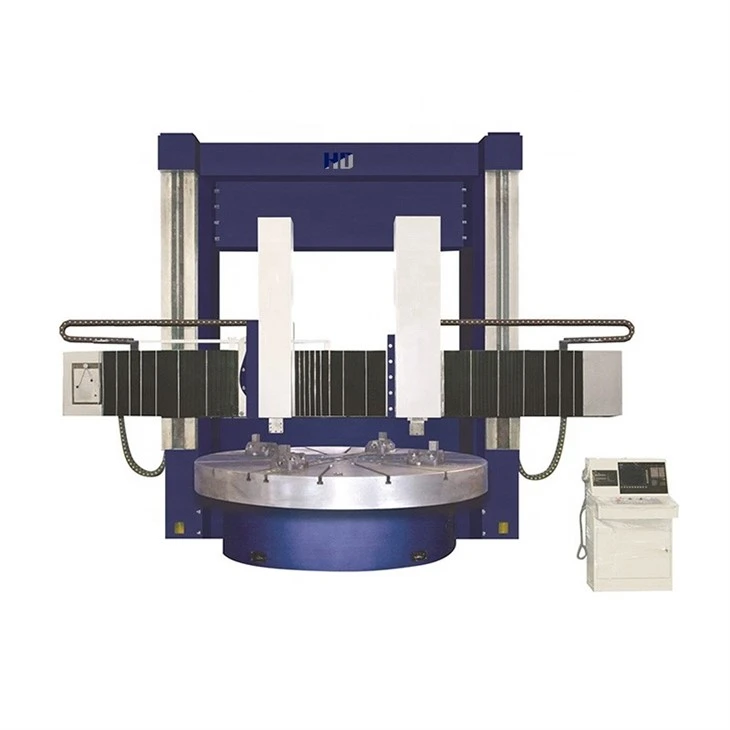

মডেল C5225/ C5232/ C5235/ C5240/ C5250/ C5263 ডাবল কলাম উল্লম্ব লেদ লৌহঘটিত, নন-লৌহঘটিত ধাতু এবং উচ্চ-গতির ইস্পাত এবং শক্ত খাদ সরঞ্জামগুলির সাথে কিছু নন-মেটাল অংশগুলির রুক্ষ এবং সূক্ষ্ম মেশিনিংয়ের জন্য উপযুক্ত। এটি অভ্যন্তরীণ এবং বাইরের নলাকার পৃষ্ঠ, শেষ মুখ, অভ্যন্তরীণ এবং বাইরের শঙ্কুযুক্ত পৃষ্ঠ এবং খাঁজ প্রক্রিয়া করতে পারে।
স্পেসিফিকেশন প্যারামিটার
|
স্পেসিফিকেশন |
ইউনিট |
C5225 |
C5232 |
C5235 |
C5240 |
C5250 |
C5263 |
|
সর্বোচ্চ কাটিয়া ব্যাস |
মিমি |
2500 |
3200 |
3500 |
4000 |
5000 |
6300 |
|
সর্বোচ্চ উচ্চতা কাটা |
মিমি |
1600/ 2500 |
1600/ 2500 |
1600/ 2000 |
1600/ 2500 |
2000/ 3150 |
3150/ 4000 |
|
ওয়ার্কটেবল ব্যাস |
মিমি |
2250 |
2830 |
2830 |
2830/ 3600 |
4000/ 4500 |
4500/ 5700 |
|
সর্বোচ্চ ওজন লোড হচ্ছে |
t |
10/16/20 |
10/16/20 |
20 |
20/32/50 |
32/50 |
50/100 |
|
ওয়ার্কটেবল সর্বোচ্চ। টর্ক |
কে.এন.এম |
63 |
63 |
63 |
63 |
70 |
100 |
|
ওয়ার্কটেবল গতি পরিসীমা |
আরপিএম |
2-63 |
2-63 |
2-63 |
0.5-40 |
0.5-40 |
0.5-38 |
|
ওয়ার্কটেবল ধাপ |
পদক্ষেপ |
16 |
16 |
16 |
16 |
16 |
16 |
|
ডান হাতিয়ার পোস্ট কাটিয়া বল |
কেএন |
35 |
35 |
35 |
35 |
35/50 |
50/80 |
|
টুল পোস্ট অনুভূমিক ভ্রমণ |
মিমি |
1400 |
1700 |
1900 |
2150 |
2765 |
3450 |
|
টুল পোস্ট উল্লম্ব ভ্রমণ |
মিমি |
1000/ 1400 |
1000/ 1250 |
1000/ 1250 |
1000/ 1400 |
1250/ 1600 |
1600/ 2000 |
|
ক্রসবিম ভ্রমণ |
মিমি |
1250/ 2150 |
1250/ 2150 |
1250/ 1650 |
1250/ 2150 |
1500/ 2650 |
2650/ 3500 |
|
প্রধান মোটর |
কিলোওয়াট |
55 |
55 |
55 |
55 |
55/75 |
75/110 |
|
মেশিনের ওজন |
t |
32/34/36 |
39/42 |
40/43 |
43/45/48 |
60/65/70 |
118/178 |
|
লেদ মাত্রা (L*W*H) |
মিমি |
5180*4700*4800 |
6000*4860*5000 |
6400*5050*5200 |
6900*5200*5700 |
9200*5800*5800 |
11500*7500*9300 |
পণ্য বৈশিষ্ট্য
1. উন্নত মডুলার ডিজাইন, সার্বজনীন পণ্য, পরিপক্ক প্রযুক্তি, স্থিতিশীল নির্ভুলতা এবং নির্ভরযোগ্য গুণমান।
2. নিজস্ব ফাউন্ড্রি দ্বারা তৈরি ভারী এবং উচ্চ গ্রেড ঢালাই, সঠিকভাবে তাপ চিকিত্সা অনুসরণ করে।
3. অতিরিক্ত-ফ্রিকোয়েন্সি ইন্ডাকশন মেশিন (HRC50 এর উপরে) দ্বারা কঠোর গাইডওয়ে। স্লাইডিং গাইডওয়ে। ক্রস রেল উপর rollers সঙ্গে মিলিত.
4. PLC নিয়ন্ত্রণ OMRON জাপান ফাইন লেআউট এবং ক্যাবিনেটে তারের দ্বারা তৈরি। সুপার নির্ভরযোগ্যতার জন্য বিশেষ সতর্ক নির্বাচিত উপাদান.
5. পৃথক জলবাহী স্টেশন, সেটআপ করা সহজ, দৈনিক রক্ষণাবেক্ষণ এবং মেরামত।
6. DRO এবং দাঁড়িপাল্লা মানক।
7. উচ্চ নির্ভুলতা, কম শব্দ এবং দীর্ঘ জীবনকাল নিশ্চিত করতে গিয়ারবক্সে গ্রাউন্ডেড গিয়ার।
8. দুটি ধরণের টেবিল গাইডওয়ে পাওয়া যায়, যেমন, গতিশীল স্ট্যাটিক চাপ এবং বিশুদ্ধ স্ট্যাটিক চাপ।
প্রধান সংক্রমণ প্রক্রিয়া
মেশিন টুলের প্রধান ড্রাইভ হল একটি সাধারণ এসি মোটর, যা গতি কমাতে গিয়ার দ্বারা চালিত হয়, এবং হাইড্রোলিক সিলিন্ডার গিয়ারগুলিকে গিয়ারগুলিকে শিফ্ট করার জন্য শিফ্ট ফর্ক চালায়, যাতে ওয়ার্কটেবল প্রয়োজনীয় গতি পেতে পারে।
মেশিন টুলের সামগ্রিক বিন্যাস
এই মেশিন টুলটি উল্লম্ব কলাম, প্রধান গিয়ারবক্স, ওয়ার্কটেবল, বিম লিফটিং মেকানিজম, বাম এবং ডান উল্লম্ব টুল পোস্ট, বৈদ্যুতিক সিস্টেম, হাইড্রোলিক সিস্টেম ইত্যাদির সমন্বয়ে গঠিত। মেশিন টুলটি একটি গ্যান্ট্রি ধরনের কাঠামো গ্রহণ করে, অর্থাৎ দুটি উল্লম্ব কলাম। ওয়ার্কটেবলের দুই পাশের সাথে সংযুক্ত, প্রধান গিয়ারবক্সটি ওয়ার্কটেবলের পিছনে বন্ধ থাকে, মরীচিটি উপরে এবং নিচে চলে যায় উল্লম্ব কলাম গাইড রেল, এবং বাম উল্লম্ব টুল পোস্ট এবং ডান উল্লম্ব টুল পোস্ট মরীচি উপর ব্যবস্থা করা হয়, অনুভূমিক এবং উল্লম্ব ফিড এবং দ্রুত আন্দোলন করতে পারেন. মেশিন টুলটি একটি বোতাম স্টেশন দিয়ে সজ্জিত, এবং মেশিন টুলের প্রধান ক্রিয়াকলাপগুলি বোতাম স্টেশনে কেন্দ্রীভূত হয়।
