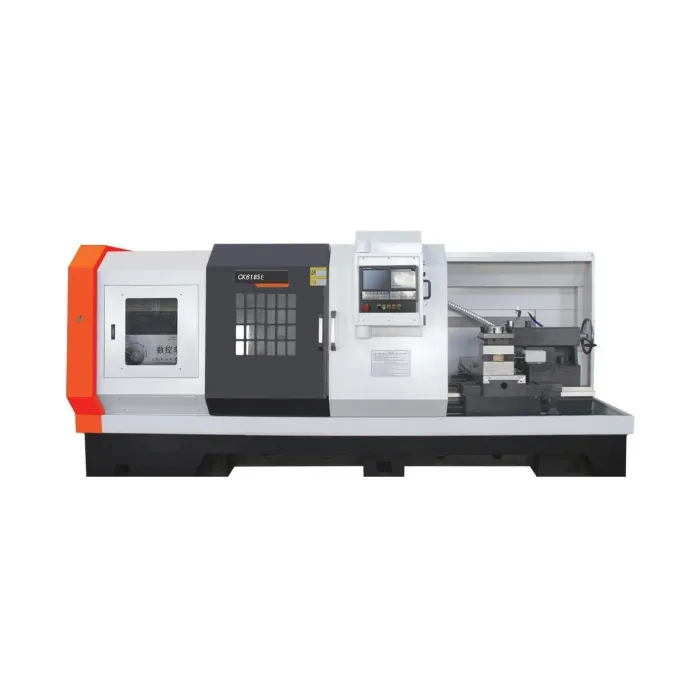

মডেল CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 ফ্ল্যাট বেড সিএনসি লেদটি উচ্চ-শক্তির ঢালাই লোহা দিয়ে তৈরি, তামা এবং ক্রোমিয়ামের বিশেষ উপকরণ দিয়ে যুক্ত করা হয়েছে, যা কার্যকরভাবে মেশিন টুলিস্টের পরিধান এবং পরিধানের স্থিতিশীলতাকে উন্নত করে।

স্পেসিফিকেশন প্যারামিটার

স্পেসিফিকেশন	ইউনিট	CK6140	সিকে6150	সিকে 6160
বিছানার উপর দোলনা	মিমি	400	500	600
ক্রস স্লাইড উপর সুইং	মিমি	220	250	395
সর্বোচ্চ বাঁক ব্যাস	মিমি	400	500	600
সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য	মিমি	550/750	1000/1500/2000	1000/1500/2000
সর্বোচ্চ বাঁক দৈর্ঘ্য	মিমি	420/620(চক)	850/1350/1850	850/1350/1850
টাকু নাক		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
স্পিন্ডল বোর ব্যাস	মিমি	48/82	82/130	82/130
টাকু গর্ত এর টেপার	মিমি	কোলেট / মেট্রিক 90	মেট্রিক 90/ মেট্রিক 140	মেট্রিক 90/ মেট্রিক 140
টাকু গতি পরিসীমা	r/মিনিট	150-2500/150-1800	150-1800/150-800	150-1800/150-800
স্পিন্ডল শিফট মোড		স্টেপলেস	স্টেপলেস	স্টেপলেস
স্পিন্ডেল মোটর	কিলোওয়াট	5.5	7.5	7.5
চক টাইপ		কোলেট / ম্যানুয়াল চক	ম্যানুয়াল চক	ম্যানুয়াল চক
চাকের আকার	ইঞ্চি	8	10/15	10/15
X/Z দ্রুত ট্র্যাভার্স	মি/মিনিট	X:6 Z:8	X:6 Z:8	X:6 Z:8
এক্স অক্ষ ভ্রমণ	মিমি	280	280	320
Z অক্ষ ভ্রমণ	মিমি	550/750	1000/1500/2000	1000/1500/2000
গাইড উপায় টাইপ		শক্ত রেল	শক্ত রেল	শক্ত রেল
বুরুজ ক্ষমতা		4	4	4
টেলস্টক হাতা ব্যাস	মিমি	60	75	75
কুইল ট্রাভার্স	মিমি	100	150	150
কুইল টেপার		এমটি৪	এমটি৫	MT5
মেশিনের মাত্রা	মিমি	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
নেট ওজন	কেজি	1900/2200	2700/3100/3300	2800/3200/3400

আইটেম	ইউনিট	CK6163	CK6180	CK61100	CK61125
সর্বোচ্চ বিছানা ব্যাস উপর সুইং	মিমি	Φ630	Φ800	Φ1000	Φ1250
সর্বোচ্চ স্লাইড ব্যাস উপর সুইং	মিমি	Φ350	Φ480	Φ620	Φ870
সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য	মিমি	1000/1500/2000/3000	1500/2000/3000/5000
সর্বোচ্চ বাঁক দৈর্ঘ্য	মিমি	850/1350/1850/2850	1350/1850/2850/4850
গাইড করার জন্য টাকু কেন্দ্রের মধ্যে দূরত্ব	মিমি	315	400	500	625
টাকু কেন্দ্র থেকে মাটির মধ্যে দূরত্ব	মিমি	1145	1130	1150	1275
বিছানা গাইড প্রস্থ	মিমি	550	600	755	755
গর্ত ব্যাস মাধ্যমে টাকু	মিমি	104	104	130	130
টাকু নাক		C11/A211	C11/A211	A2-15	A2-15
টাকু গতি পরিসীমা	r/মিনিট	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
টাকু গতি পদক্ষেপ		4 গিয়ার, স্টেপলেস
গিয়ার শিফট		ম্যানুয়াল/অটো	ম্যানুয়াল/অটো	ম্যানুয়াল	ম্যানুয়াল
প্রধান সার্ভো মোটর	কিলোওয়াট	11 কিলোওয়াট	11 কিলোওয়াট	22 কিলোওয়াট	22 কিলোওয়াট
এক্স অক্ষ দ্রুত গতি	মি/মিনিট	4	4	4	4
Z অক্ষ দ্রুত গতি	মি/মিনিট	8	8	6	6
X অক্ষ ফিড মিন. সেটিং ইউনিট		0.001 মিমি	0.001 মিমি	0.001 মিমি	0.001 মিমি
Z অক্ষ ফিড মিন. সেটিং ইউনিট		0.001 মিমি	0.001 মিমি	0.001 মিমি	0.001 মিমি
টেলস্টক হাতা ব্যাস	মিমি	φ100	φ100	φ160	φ160
Tailstock হাতা ভ্রমণ	মিমি	250	250	300	300
Tailstock হাতা গর্ত টেপার		মোর্স 5	মোর্স 6	মোর্স 6	মোর্স 6
বৈদ্যুতিক টুল পোস্ট	টাইপ	উল্লম্ব চার স্টেশন	উল্লম্ব চার স্টেশন	উল্লম্ব চার স্টেশন	উল্লম্ব চার স্টেশন
	টুল পরিবর্তনের সময়	3.6S	3.6S	3.6S	3.6S
	আকার	250*250	250*250	300*300	300*300

পণ্য বৈশিষ্ট্য

মেশিনটি সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থা দ্বারা বিভিন্ন অভ্যন্তরীণ বোর, বৃত্তাকার শঙ্কুযুক্ত পৃষ্ঠ এবং স্ক্রু থ্রেড প্রক্রিয়া করতে পারে, বিশেষত ছোট এবং মাঝারি আকারের শ্যাফ্ট এবং প্লেট ওয়ার্কপিসের জন্য রুক্ষ প্রক্রিয়াকরণ থেকে ব্যাচে প্রক্রিয়াকরণ শেষ করার জন্য উপযুক্ত। এটি উচ্চতর অটোমেশন, সহজভাবে প্রোগ্রামিং এবং উচ্চ নির্ভুলতার মতো সুবিধা রয়েছে।

মেশিন টুলস এই সিরিজ একটি পরিপক্ক পণ্য প্রধানত রপ্তানি করা হয়, কমপ্যাক্ট গঠন, সুন্দর চেহারা, বড় টাকু ঘূর্ণন সঁচারক বল, উচ্চ অনমনীয়তা, স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা, এবং চমৎকার নির্ভুলতা ধারণ সঙ্গে.

উচ্চ নির্ভুলতা, কম শব্দ এবং দৃঢ় অনমনীয়তা সহ টাকুটি নিশ্চিত করতে উচ্চ-নির্ভুল টাকু বিয়ারিং সেট এবং স্পষ্টতা সমাবেশ এবং গতিশীল ভারসাম্য পরীক্ষা সহ টাকুটি গ্রহণ করুন।

ফাউন্ডেশন

ভিত্তি প্রভাবের দৃঢ়তা সরাসরি মেশিন টুলের মৌলিক নির্ভুলতা, তাই ফাউন্ডেশনের নিম্নোক্ত প্রয়োজনীয়তাগুলি পূরণ করা উচিত:

ক) অপারেশন চলাকালীন কম্পন দূর করার জন্য, ভিত্তিটি শক্ত মাটি হতে হবে যাতে তলিয়ে যাওয়া বা বিকৃতি না হয় এবং ভূগর্ভস্থ জলের অনুপ্রবেশের বিরুদ্ধে প্রতিরক্ষামূলক হতে হবে।

খ) ভিত্তির কোন ফাটল থাকবে না এবং পর্যাপ্ত দৃঢ়তা থাকবে।

গ) ভিত্তি অঙ্কন অনুযায়ী ভিত্তি তৈরি করা হবে, ভিত্তির গভীরতা স্থানীয় মাটির অবস্থা দ্বারা নির্ধারিত হবে।
